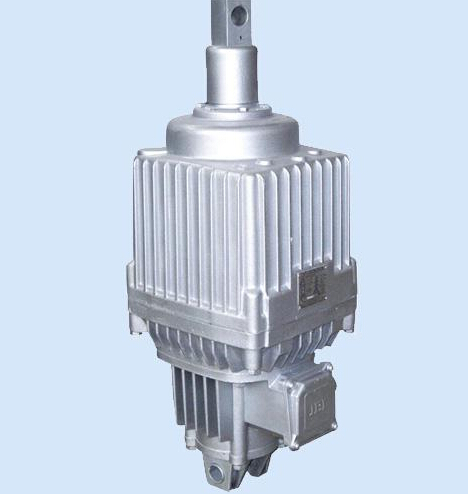

Ed系列電力液壓推動器 電力液壓推動器 電話 138 0391 0788 一、概述Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。 二、型號含義 三、產品特點 外殼為鑄造鋁合金、重量輕，外形美觀； 電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長； 電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55; 電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長； 油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍； Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長； Ed系列緊固件為不銹鋼材質，美觀耐用。 四、安裝方式 垂直安裝：活塞桿連接塊朝上； 水平安裝和中間任意位置：主參數標牌朝上； 所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米； 無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。 五、附加裝置 根據用戶需要可安裝各種附加裝置滿足不同工作需要； 上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒； 制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力； 復位彈簧：工作原理同C-彈簧，但復位的彈簧力教??； 緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程?！ 〖訜崞鳎涸诃h(huán)境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；行程開關：根據用戶要求，推動器可以裝機械式行程開關。 ? 六、工作條件????? 電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級????? 連續工作S1連續工作S2，負載持續率FC=60%????? 額定電壓為380V三相，頻率50Hz????? 使用地點的海拔高度等級符合（GB755-87）標準????? 周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.????? 垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝） ? 七、主要技術參數 型號 額定推力(N) 額定行程 動作行程 制動彈簧力(N) 額定頻率(Hz) 輸入功率(W) 額定電壓(V) 額定電流(A) 最大工作頻率 重量(Kg) 上升 下降 短行程推動器 偏差±20% ED23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10 ED30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14 ED50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14 ED80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24 ED121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39 ED201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39 ED301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40 ? ?八、安裝尺寸 型號 A B C D E F G H K L M N O P Q R S T U ED23/5 286 50 26 12 12 20 16 20 160 80 80 40 200 16 85 55 75 100 20 ED30/5 370 50 34 15 16 25 16 18 160 80 80 40 197 16 85 55 75 100 20 ED50/6 435 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20 ED80/6 450 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20 ED50/12 515 120 36 18 20 30 20 23 195 97 120 60 254 22 ? ? ? ? ? ED80/12 530 120 36 18 20 30 20 23 195 97 120 60 254 22 ? ? ? ? ? ED121/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35 ED201/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35 ED301/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35 主營 隔爆型三相異步電動機 輸送機用電機 DSB22電機 YBS40電機 YBK2電機 YB2電機 YB3隔爆三相異步電動機 高效節能YB3防爆電機 YBJ11系列礦用絞車電機 YBB系列耙斗裝巖機用隔爆型三相異步電動機 ?YBF系列風機用隔爆型三相異步電動機 電力液壓塊式制動器 鉗盤式制動器 電力液壓推動器
